Sporlan ADRHE-6-0/80 katup bypass

Katup Bypass Gas Panas Sporlan ADRHE-6-0/80

1. Informasi Dasar

1. Merek: Sporlan (produsen katup pendingin profesional AS)
2. Model: ADRHE-6-0/80
3. Jenis: Katup bypass gas panas equalizer eksternal
4. Spesifikasi Koneksi: 7/8" koneksi solder tembaga ODF di kedua sisi; 1/4" port equalizer eksternal di bagian bawah
5. Kisaran Tekanan yang Dapat Disesuaikan: 0–80 PSIG

2. Fungsi Inti & Prinsip Operasi

Fungsi

- Diterapkan secara luas di pengering udara berpendingin, ruang penyimpanan dingin bersuhu rendah, dan unit pendingin kecil untuk menstabilkan tekanan penguapan. Ini mencegah masalah tekanan rendah termasuk pembekuan kompresor, slugging cairan, dan perlindungan mematikan beban berlebih.
- Ketika beban sistem turun dan tekanan evaporasi turun di bawah nilai yang ditetapkan, katup terbuka secara otomatis. Ini melewati gas buang bersuhu tinggi dari kompresor ke saluran masuk evaporator untuk menaikkan tekanan dan suhu pada sisi bertekanan rendah.

Logika Operasi

1. Operasi normal beban penuh: Katup tetap tertutup penuh ketika tekanan evaporasi melebihi titik setel, tanpa aliran bypass.
2. Operasi beban rendah: Setelah tekanan evaporasi turun di bawah ambang batas yang ditetapkan, diafragma mendorong sumbat katup terbuka untuk mengalirkan gas buangan panas ke dalam sirkuit bertekanan rendah.
3. Kenop penyetelan atas: Putar untuk mengubah pramuat pegas dan menyetel tekanan bukaan katup.

3. Skenario Aplikasi Khas

1. Pengering udara bertekanan berpendingin (komponen pencocokan yang paling umum)
2. Penyimpanan dingin kecil & lemari pajangan suhu rendah dengan kompresor bolak-balik
3. Sistem Mini VRF dan unit kecil berpendingin udara untuk stabilisasi tekanan beban rendah

4. Fitur Struktural

- Badan katup kuningan dengan ketahanan tekanan tinggi dan ketahanan korosi; rintisan tabung tembaga yang diperluas untuk memudahkan pemasangan mematri di lapangan
- Port equalizer eksternal mur hex bawah untuk secara akurat mengambil sampel tekanan evaporator nyata untuk presisi kontrol yang unggul
- Tutup pelindung pada sekrup penyesuaian atas untuk kalibrasi tekanan pembukaan di tempat
- Saringan internal untuk memblokir serpihan pipa dan menghindari sumbat katup menempel

5. Catatan Instalasi & Pengoperasian ⚠️

1. Tata letak perpipaan: Hubungkan satu tabung ke saluran pelepasan kompresor, yang lainnya ke saluran masuk evaporator; arahkan tabung equalizer ke sisi tekanan rendah evaporator.
2. Perlindungan mematri: Bungkus badan katup dengan kain basah selama pengelasan untuk menghindari kerusakan suhu tinggi pada komponen diafragma internal.
3. Penyesuaian tekanan: Putar tutup penyesuaian searah jarum jam untuk meningkatkan tekanan pembukaan; putar berlawanan arah jarum jam untuk menurunkan tekanan pembukaan.
4. Kompatibilitas zat pendingin: Kompatibel dengan zat pendingin umum termasuk R22, R404A dan R134a; tekanan kerja maksimum 400 PSIG.

6. Diferensiasi Model Seri

- ADRS: Katup bypass gas panas equalizer internal

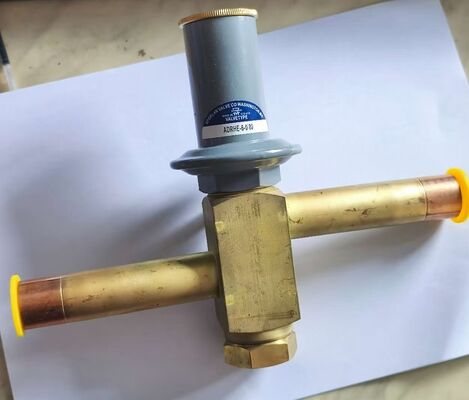

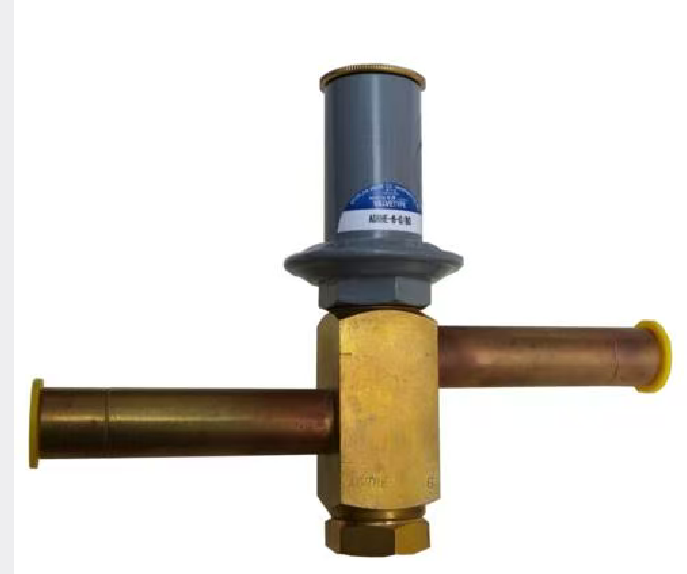

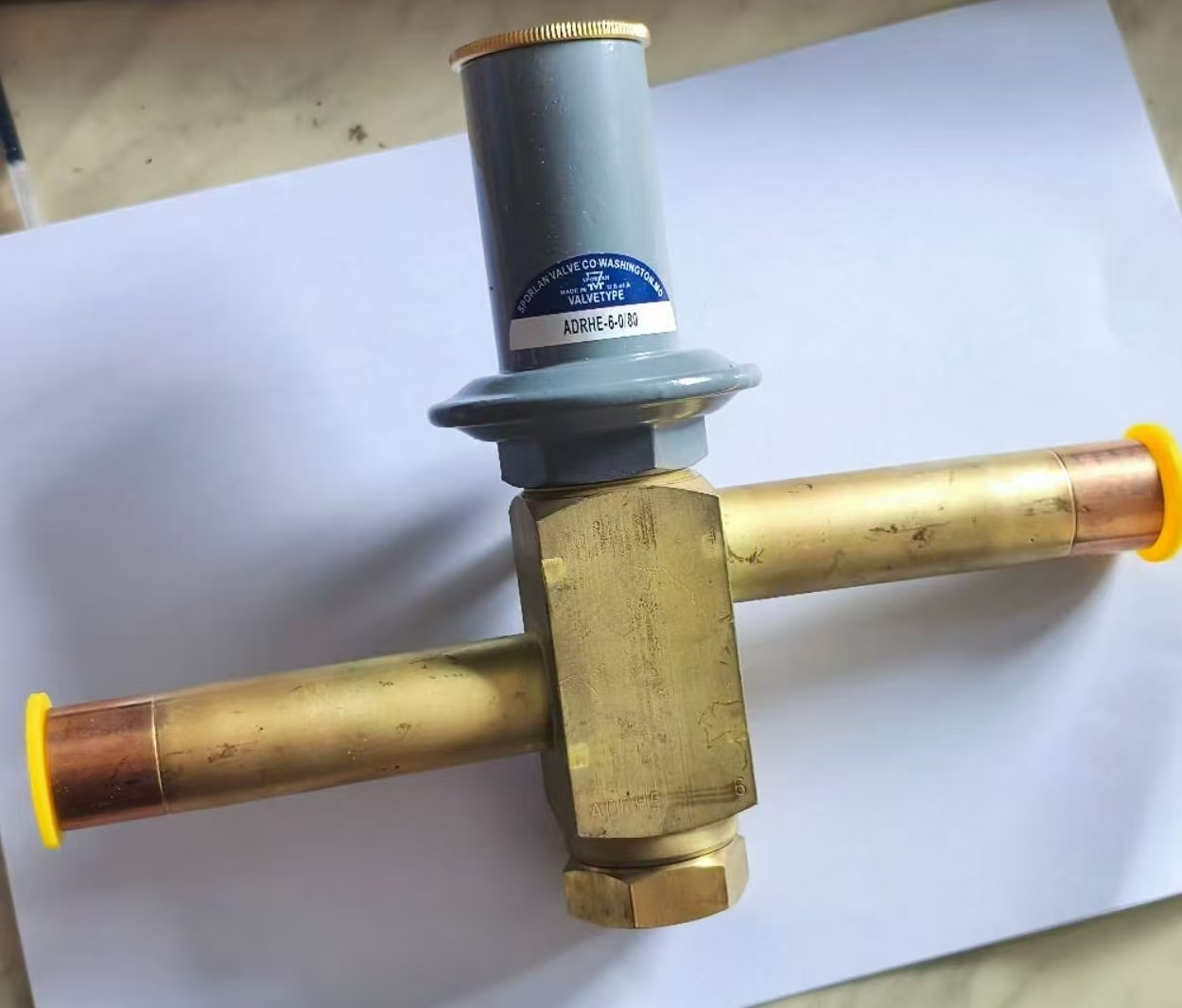

- ADRHE: Model equalizer eksternal (unit yang ditunjukkan pada gambar), memberikan kontrol tekanan yang lebih presisi untuk sirkuit dengan resistansi saluran tinggi

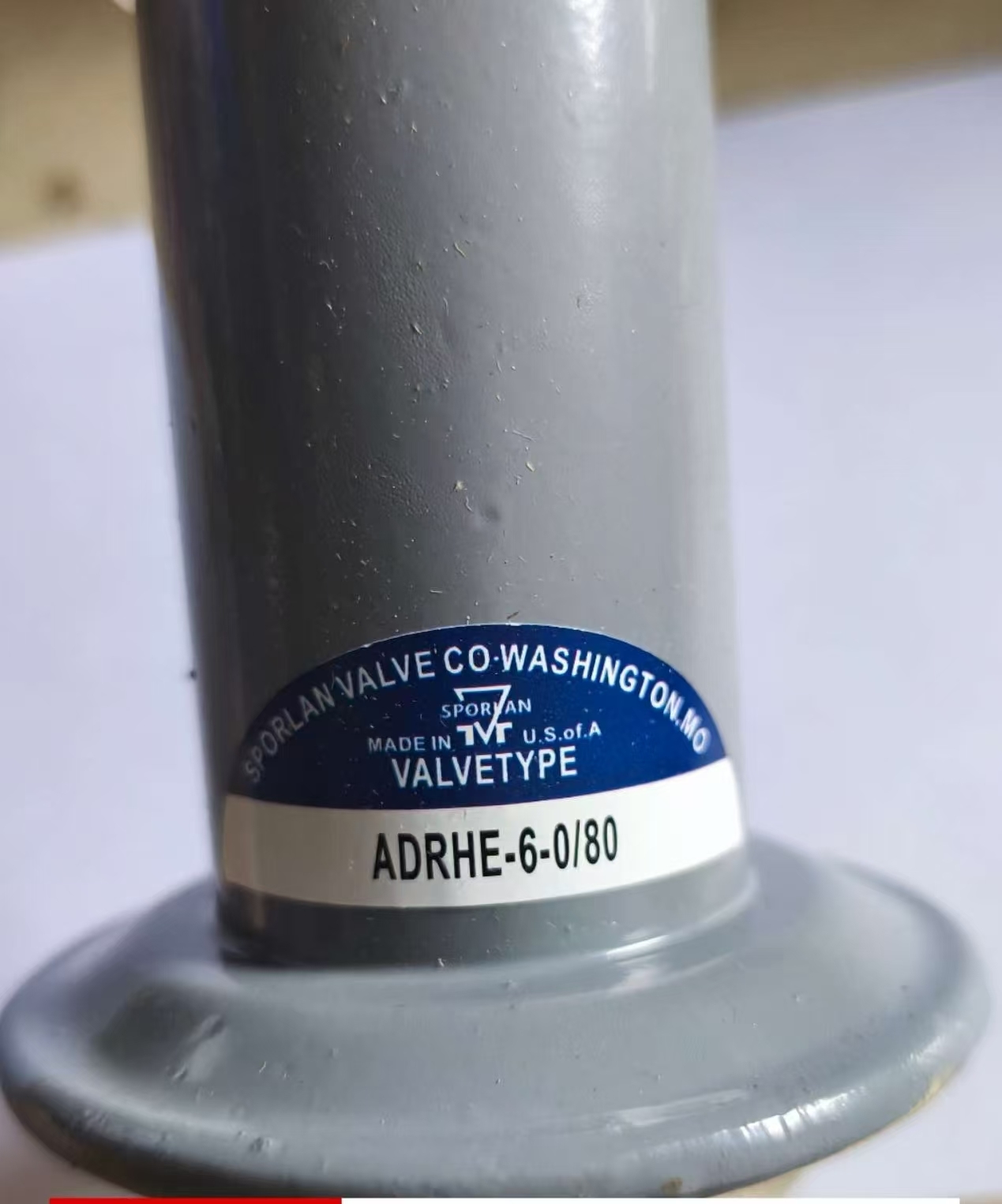

- Akhiran digit "6" berarti ukuran port katup; "0/80" mengacu pada kisaran tekanan yang dapat disesuaikan dari 0 hingga 80 PSI
