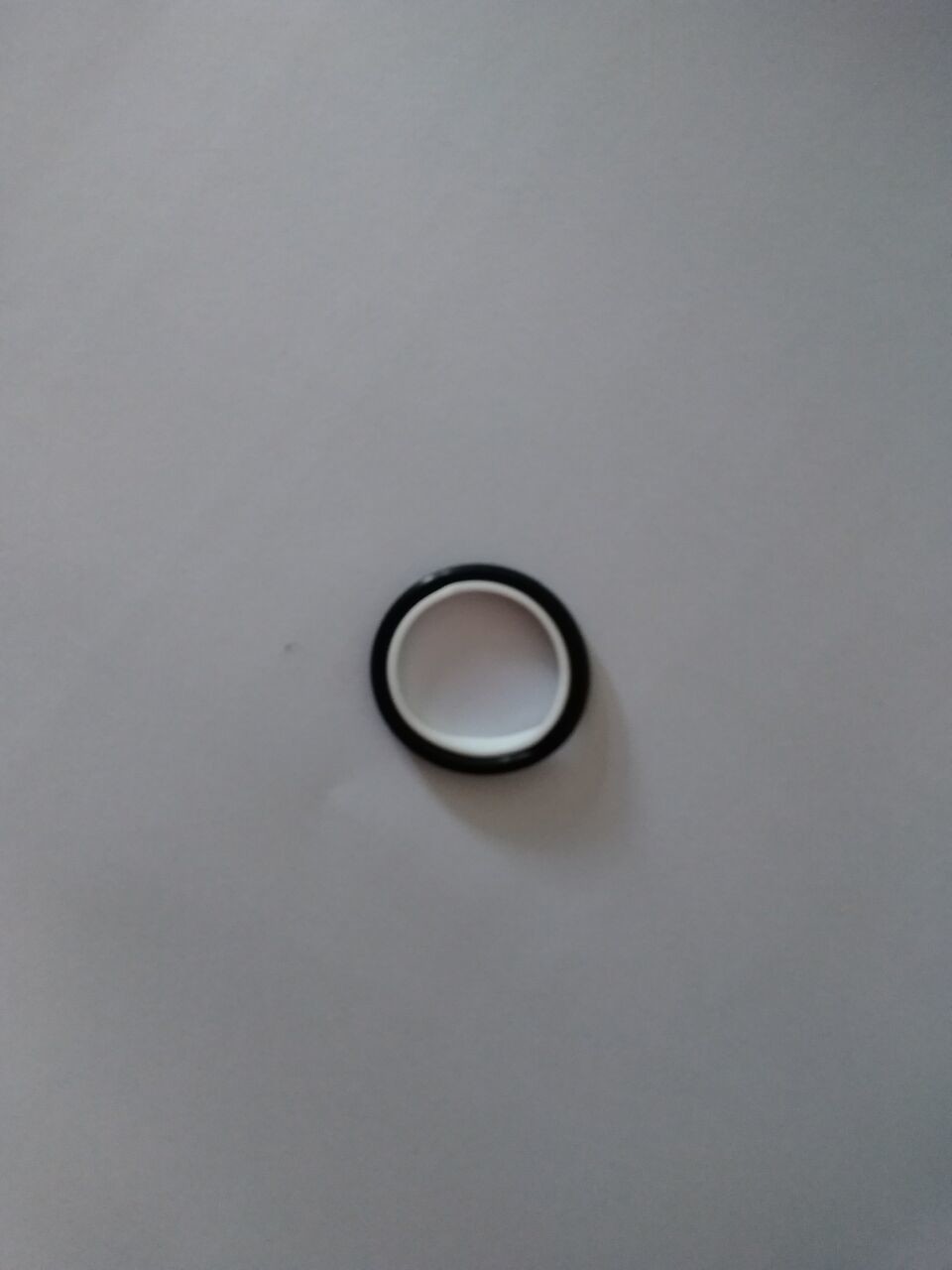

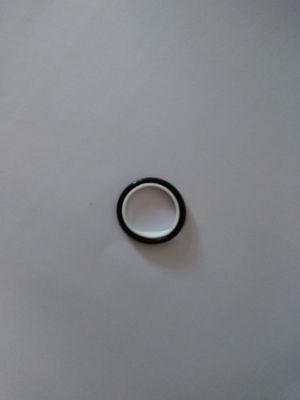

Bagian mesin air dingin sekrup Hitachi S ring G7D06192A

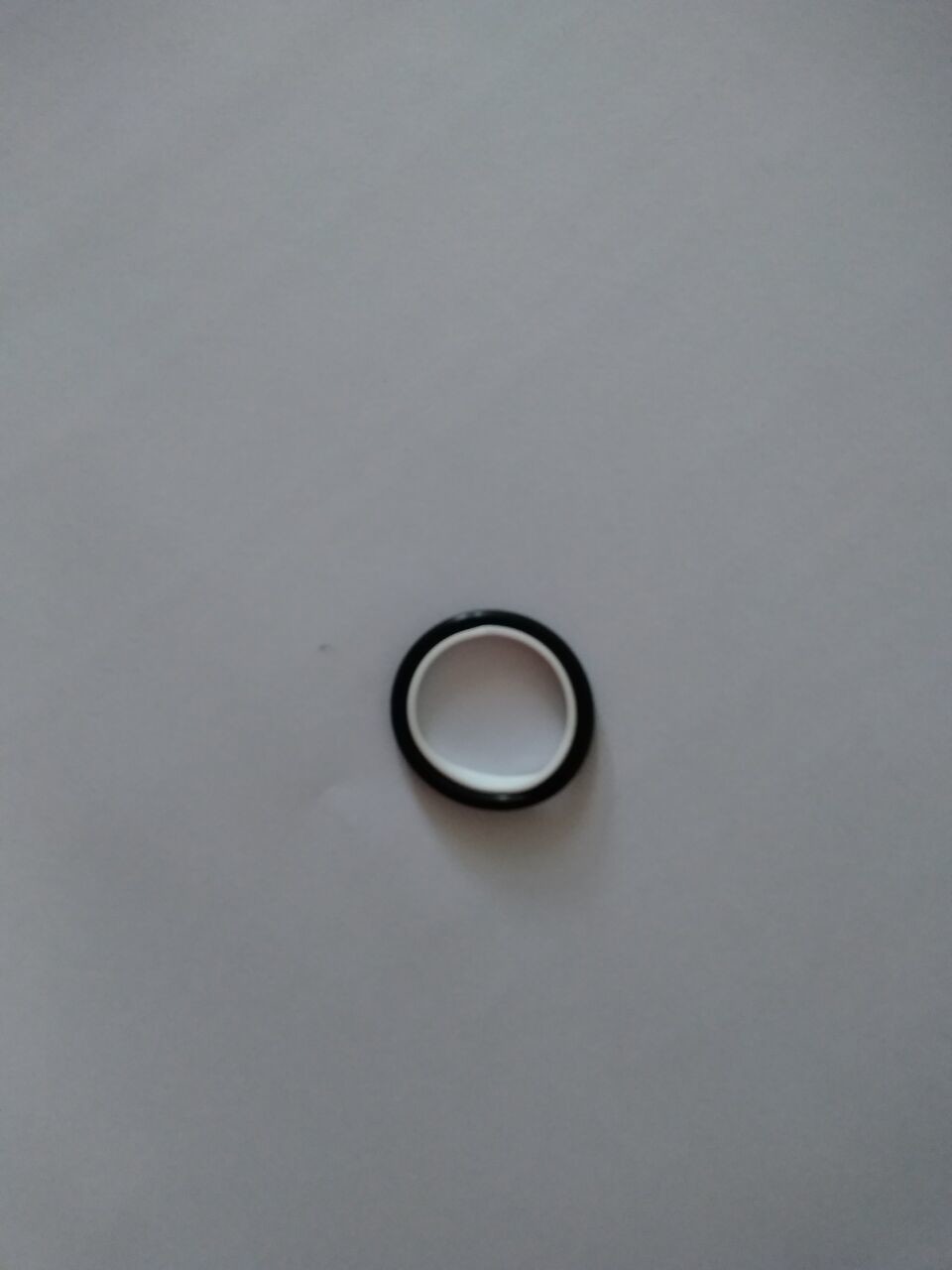

Bagian mesin air dingin sekrup Hitachi S ring G7D06192A

Penguraian mesin sekrup Hitachi.

1Pemisahan filter media dingin

2Pengeluaran minyak (filter minyak, penutup ujung, colokan kawat dan pemisahan.

Penghapusan rumah motor

4. Penghapusan rotor motor

5. Hapus penutup E

6. Penghapusan batang piston

7. Penghapusan komponen rotor

Lepaskan kacang bantalan dari 7-1

Penghapusan kacang bantalan 7-2, cangkang D dan bantalan bola

Hapus kerang 7-3D

8. Penghapusan katup geser dan kunci katup geser

9. Penyedutan bantalan rol (sisi penyedutan)

10Lepaskan statornya.

11. Pemasangan stator

Saat mengganti komponen rotor, tidak perlu menerapkan (7-1), (7-2), (7-3), dan (7-4), untuk membuat operasi lapangan singkat.Silahkan memutuskan terlebih dahulu apakah Anda perlu untuk memecah semua komponen Anda, mengganti komponen rotor, dan mulai pekerjaan rumah Anda.

Ikuti urutan di atas untuk menjelaskan poin-poin utama pemeriksaan pemecahan.

1Pemisahan filter media dingin

1- Lepaskan filter dingin # 081 dan lepaskan flange samping penghisap # 084.

Gunakan alat: kunci 19MM

Catatan:

Jika tidak ada kelainan khusus, katup solenoid # 073 penyerap minyak # 050 tidak perlu dilepas.

2Pengeluaran minyak (penghapusan filter minyak, colokan dan penutup ujung)

Silakan lepaskan lumpur (pt1/4) # 055 dan filter minyak # 060 dan filter minyak # 060 di bagian bawah rumah kompresor dan keluarkan minyak dari kompresor.Jumlah total minyak yang dilepaskan dari kompresor diukur dan dicatat pada saat iniKetika minyak baru dirakit dan disegel, perlu untuk disegel dalam jumlah yang sama minyak.

1. filter minyak # 060. pemisahan colokan # 055.

A. Saat mengambil bagian penutup, buat tanda dengan pena minyak sehingga sisi atas dan bawah dinilai ketika dipasang kembali.

B. Akan ada minyak mengalir keluar dari penghapusan tutup filter minyak # 062, jadi silakan bersiap untuk penerima minyak. Seperti yang ditunjukkan pada foto, menempatkan alur besi ke wadah,dan minyak dapat mengalir dengan lancar ke dalam wadahTolong lepaskan tutupnya perlahan-lahan sesuai dengan aliran minyak dan lepaskan filter minyak dengan tangan.

2. Hapus plug kawat pt1/4 # 055 di sisi kiri tutup filter minyak # 062 dan lepaskan minyak dari sisi hisap sepenuhnya.Penggunaan alat: pipa besi kunci lengan 17MM

Tolong lepaskan tutup ujung # 057 dari samping. Minyak di kompresor hampir benar-benar dibuang.

Gunakan alat: 14mm kunci hexagonal pipa besi atau kunci torsi.

Kerang memiliki magnet # 077 (5 set dari 1 set). Tolong lepaskan dan kembalikan ke kerang.

Penghapusan rumah motor

Lepaskan semua baut # 053 dan mesin cuci # 054
